切片图显示穿过三维体积内的一个截面，这个截面可以是二维横切片、纵切片、任意方向的切片，也可以是一个曲面。切片图在工程中有着广泛的应用。比如，在地质上，如果某个切片在地质构造、工程选址布线等方面有着重要意义，往往要把这个切片单独绘出来进行研究。多个连续且有一定间隔的二维切片也能反映三维总体的信息。[大谦MATLAB，dqmatlab点com]
用slice函数绘切片图，其调用格式为：
slice(V,sx,sy,sz) 绘体积V中向量sx,sy和sz指定的点上沿x, y和z方向的切片。V是一个m×n×p的体积数组，包含默认位置X=1:n, Y=1:m, Z =1:p处的数据点。向量sx,sy和sz中的每个元素定义切片在x, y和z方向上的分量。
slice(X,Y,Z,V,sx,sy,sz) 绘体积V的切片图。X,Y和Z为三维数组，指定V的坐标。X, Y和Z必须位于各向同性的正交空间中。
slice(V,XI,YI,ZI) 在体积V中绘数据切片图，该切片由XI,YI和ZI定义。XI,YI和ZI为矩阵，定义一个曲面，体积在曲面点上计算。XI, YI和ZI必须大小相同。
slice(X,Y,Z,V,XI,YI,ZI) 沿数组XI, YI和ZI定义的曲面绘穿过体积V的切片。
slice(...,'method') 指定内插方法。'method'可以是'linear','cubic'或'nearest'。
linear 指定为线性插值（默认选项）。
cubic 指定为三次插值。
nearest 指定为最近邻插值法。
h=slice(...) 返回曲面图形对象的句柄向量。
在区间-2≤x≤2, -2≤y≤2, -2≤z≤2上绘下面函数的图形：
>> [x,y,z]=meshgrid(-2:.2:2);
>> v=x.^2+2*y.^2-3*z.^2; %用函数计算各点处的v值
>> xslice=[-2,0,2]; yslice=2; zslice=[-2,0]; %各方向上的切片位置
>> slice(x,y,z,v,xslice,yslice,zslice) %切片
>> colormap hsv生成图5-1。此类图形由于涉及到4个变量，常常称为4维图。

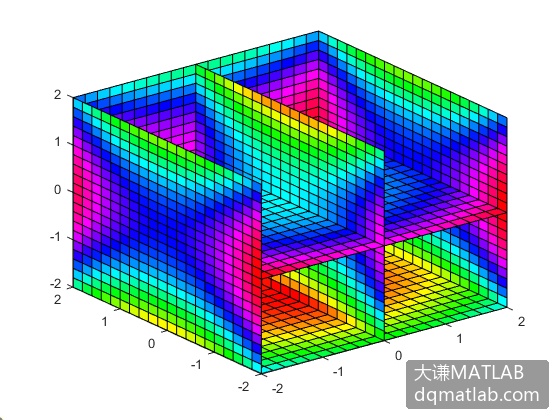

图5-1 切片图
在切片上绘制等值线图，称为切片等值线图。用contourslice函数绘切片等值线图。调用格式为：
contourslice(X,Y,Z,V,Sx,Sy,Sz) 在与x轴、y轴和z轴平行的面板中，在向量Sx, Sy和Sz所表示的点上绘等值线。数组X, Y和Z定义体积V的坐标。每条等值线的颜色由体积V确定，它必须是一个m×n×p的体积数组。
contourslice(X,Y,Z,V,Xi,Yi,Zi) 沿数组Xi, Yi, Zi定义的曲面绘穿过体积V的等值线。
contourslice(V,Sx,Sy,Sz)和contourslice(V,Xi,Yi,Zi) (忽略X, Y和Z变量) 假设[X,Y,Z]=meshgrid(1:n,1:m,1:p) 其中 [m,n,p]= size(v)。
contourslice(...,n) 在每个面板中绘n条等值线，覆盖自动设置的值。
contourslice(...,cvals) 在每个面板中由向量cvals指定的位置上绘length(cval)条等值线。
contourslice(...,[cv cv]) 在水平cv上计算每个面板中的单条等值线。
contourslice(...,'method') 指定将要使用的内插方法。内插方法可以是linear, cubic或nearest。nearest 是默认方法。
h=contourslice(...) 返回用于实现等值线的patch对象的句柄向量。
本例使用例1-11的数据绘制切片等值线图。
>> [x,y,z]=meshgrid(-2:.2:2);
>> v=x.^2+2*y.^2-3*z.^2; %用函数计算各点处的v值
>> xslice=[-2,2]; yslice=2; zslice=[-2]; %各方向上的切片位置
>> contourslice(x,y,z,v,xslice,yslice,zslice) %切片等值线
>> colormap hsv
>> view(3)生成图5-2。

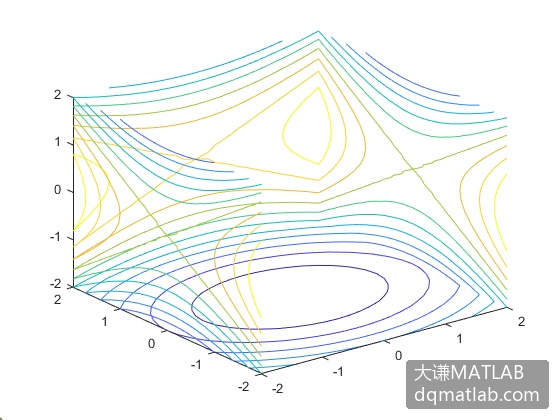

图5-2 切片等值线图
