向量图

向量图用箭头显示图中各点处的向量大小和方向。其中，箭头指示的方向为向量的方向，箭头的长短表示向量的大小。[大谦MATLAB，dqmatlab点com]

用quiver函数绘二维向量图。其调用格式为：

quiver(U,V) 在由x=1: n和y=1: m确定的坐标系中绘U和V指定的向量图，其中[m,n]=size(U)=size(V)。

quiver(X,Y,U,V) 对每个X和Y配对数据绘向量图。X和Y为向量，length(X) =n 且 length(Y)=m, 其中[m,n]=size(U)=size(V)。向量X对应于U和V的列，向量Y对应于U和V的行。

quiver(...,scale) 自动缩放箭头，使它们在网格中可以放下，然后用因子scale进行拉伸。如果scale=2，则将原向量的长度乘以2以后显示；如果scale=0.5，则将原向量缩小一半以后显示。若scale=0，则不自动设置显示比例。

quiver(...,LineSpec) 用LineSpec参数指定线型、标注符号和颜色。quiver函数在向量原点处绘标记。

quiver(...,LineSpec,'filled') 填充由LineSpec指定的标记。

quiver(axes_handles,…) 将图形绘在axes_handle指定的坐标系中。

h=quiver(...) 返回图形对象的句柄。

下面绘函数的梯度场

>> [x,y,z]= peaks(20);
>> [dx,dy]=gradient(z,.2,.2);  %x方向和y方向的梯度
>> contour(x,y,z)  %绘等值线
>> hold on
>> quiver(x,y,dx,dy)  %绘二维向量图
>> colormap autumn
>> grid off
>> hold off

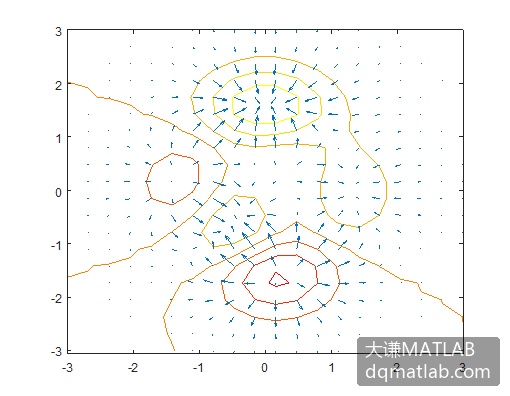

绘图结果如图3-1所示。

图3-1 向量图
