用GUI设置边界条件

在“Boundary”菜单中选择“Boundary mode”选项或直接在工具栏中单击按钮,会显示几

在“Boundary”菜单中选择“Boundary mode”选项或直接在工具栏中单击Inline Image按钮,会显示几何模型的外边界和内边界,如图3-4所示。

Document Image
\[\]

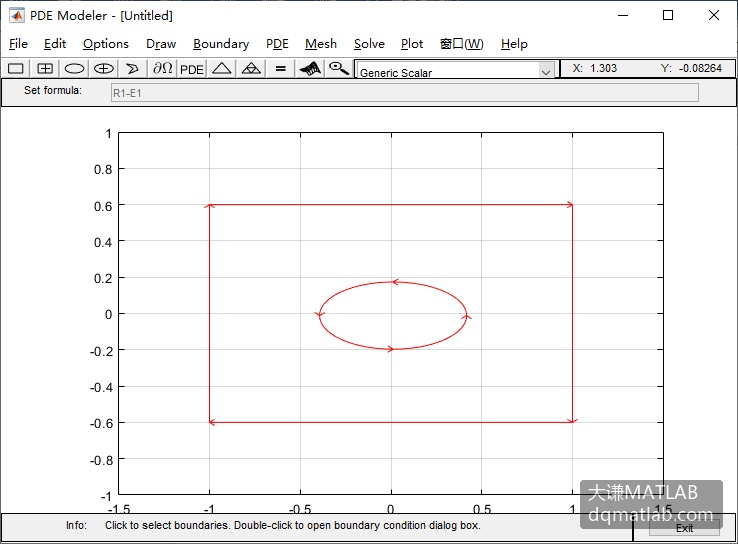

图3-4 定义边界条件

注意:外边界是按顺时针方向绘制的,而内边界是按逆时针方向绘制的。

在图中单击边界,则边界线变成黑色,表示它被选中。按住Shift键,可以连续选择多条边界线段。选择要定义的边界以后,双击边界或在“Boundary”菜单中选择“Specify Boundary Conditions…”选项,打开“Boundary Condition”对话框,进行边界条件设置。选择“Dirichlet”或“Neumann”单选钮并在对话框右侧进行参数设置,可以设置Dirichlet边界条件或Neumann边界条件。按照默认参数设置Dirichlet边界条件。
