在“PDE”菜单中选择“PDE mode”选项，图形将显示为PDE模式。选择“Show subdomain labels”选项，将在图中显示子域标签。
在工具栏中单击按钮或在“PDE”菜单中选择“PDE Specification…”选项，可以打开“PDE Specification”对话框，如图3-5所示。选择“Elliptic”, “Parabolic”, “Hyperbolic”或“Eigenmodes”单选钮并在对话框右侧设置参数，可以定义PDE模型要求解的问题为椭圆型问题、抛物型问题、双曲型问题或特征值问题。按照默认设置，将要求解的问题定义为椭圆型问题。
\[\]

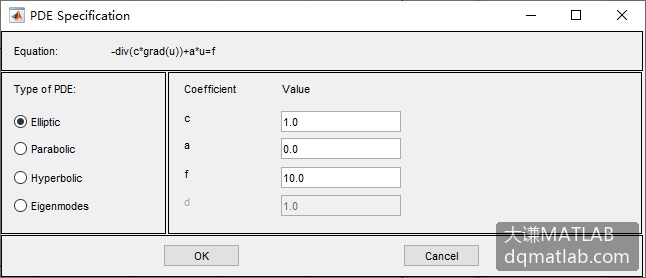

图3-5 “PDE Specification”对话框
