用pdetool创建几何模型

1.3节介绍了使用GUI工具交互式地创建问题的几何模型并最终完成二维偏微分方程的求解。使用该工具创建几何模型后，可以将描述该模型的数据以关键矩阵的形式导出到MATLAB工作空间。[大谦MATLAB，dqmatlab点com]

【例2】如1.3节创建图3-3中所示的几何模型后，单击“Draw”菜单中“Export Geometry Description…”选项， 弹出图4-1所示的对话框。

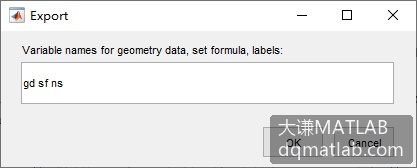

图4-1 “Export”对话框

单击“OK”按钮，导出描述几何模型的矩阵gd, ns和sf到MATLAB工作空间。在MATLAB命令窗口输入这3个矩阵名称并回车，输出它们的数据。

>> gd
gd =
    3.0000    4.0000
    4.0000   -0.0082
   -0.9638    0.0296
    0.8717    0.4424
    0.8717    0.1859
   -0.9638         0
    0.5312         0
    0.5312         0
   -0.4589         0
   -0.4589         0
>> ns
ns =
    82    69
    49    49
>> sf
sf =
R1-E1

获取到矩阵gd, ns和sf以后，可以使用工具箱提供的函数生成PDE模型并作进一步的处理。各矩阵的意义和数据组织将在下一小节进行介绍。
